Bao bì cấu trúc kim loại Giới thiệu

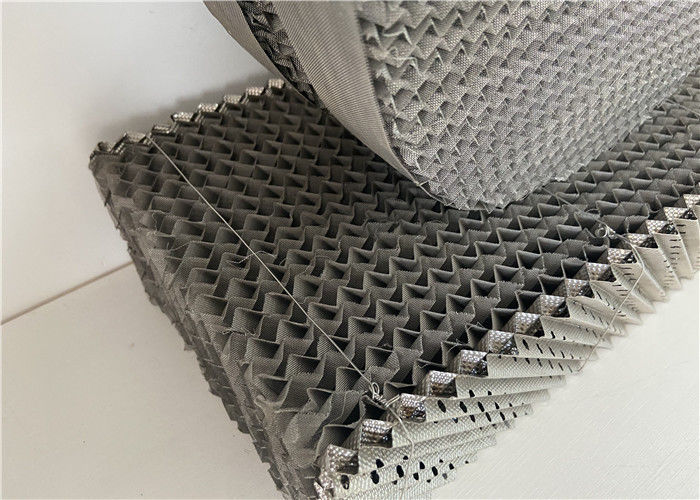

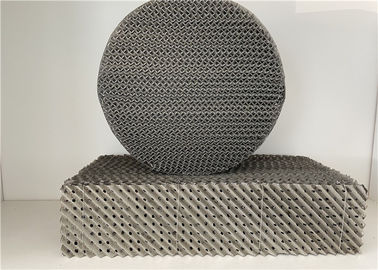

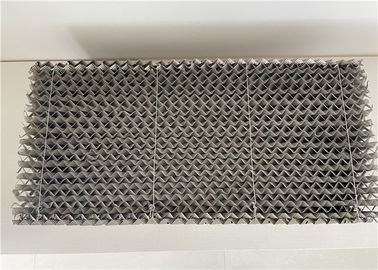

Bao bì cấu trúc kim loại được làm bằng tấm đục lỗ với nếp gấp kênh trên bề mặt, và vẫn là đặc điểm cấu trúc của bao bì gạc dây kim loại.

Metal Structure tower packing strengthens uniform liquid distribution and surface wetting ability, which increases mass transfer efficiency.Metal structured packing has feature of specific surface large, void ratio high and weight light; Bao bì tháp cấu trúc kim loại tăng cường phân phối chất lỏng đồng đều và khả năng làm ướt bề mặt, làm tăng hiệu quả chuyển khối. Bao bì có cấu trúc kim loại có đặc điểm bề mặt riêng lớn, tỷ lệ rỗng cao và trọng lượng nhẹ; Gas path obliquity small and regular, pressure drop low; Đường dẫn khí xiên nhỏ và đều đặn, áp suất giảm thấp; Radial diffusion good, gas liquid contact sufficient. Radial khuếch tán tốt, tiếp xúc chất lỏng khí đủ.

Bao bì cấu trúc kim loại Ứng dụng

1. Máy khử nước

2. Làm sạch khí, làm khô và khí, dung môi hòa tan trong nước

Sản xuất 3.HCL và H2S

4.Air tách

5. Máy rút tiền

6. Phân tích dầu thô và khí quyển

7. Áp suất, áp suất bình thường và hoạt động điều áp

8. Chiết xuất lỏng

9. Tháp làm mát bằng nước

Bao bì cấu trúc kim loạiƯu điểm

1. Sự sụt giảm áp suất của bao bì có cấu trúc là đáng kể

Since the gas-liquid two-phase membrane contact in the structured packing is different from the bubbling contact of the two phases in the sieve tray, the pressure drop of the packed tower is only 1/4 to 1/6 of the sieve tray. Do tiếp xúc màng hai pha lỏng-khí trong bao bì có cấu trúc khác với tiếp xúc sủi bọt của hai pha trong khay sàng, độ sụt áp của tháp đóng gói chỉ bằng 1/4 đến 1/6 khay sàng. For example, the operating resistance of the tower on the structured packing is 3.5-4.2 kPa, the operating pressure at the bottom is only 35-45 kPa, the lower tower is still still using the sieve tray tower, and the operating resistance is not changed, so the operating pressure of the lower tower is correspondingly reduced by 0.05~ 0.06 MPa, generally 0.44 to 0.48 MPa, so that the shaft power of the air compressor can be reduced by 5% to 7%. Ví dụ, điện trở hoạt động của tháp trên bao bì có cấu trúc là 3,5-4,2 kPa, áp suất vận hành ở phía dưới chỉ 35-45 kPa, tháp dưới vẫn sử dụng tháp khay sàng và điện trở hoạt động thì không thay đổi, do đó áp suất hoạt động của tháp dưới giảm tương ứng 0,05 ~ 0,06 MPa, thường là 0,44 đến 0,48 MPa, do đó công suất trục của máy nén khí có thể giảm từ 5% đến 7%.

2. Hiệu quả cao của việc tách bao bì có cấu trúc

The lower the operating pressure of the upper column, the greater the separation of oxygen, nitrogen and argon, especially the separation of oxygen and argon. Áp suất hoạt động của cột trên càng thấp, sự phân tách oxy, nitơ và argon càng lớn, đặc biệt là sự phân tách oxy và argon. Generally, the extraction rate of oxygen can be increased by 1% to 3%, and the extraction rate of argon can be increased by 5%. Thông thường, tốc độ trích ly oxy có thể tăng từ 1% đến 3% và tốc độ chiết của argon có thể tăng thêm 5%. 10%, practice has proved that the oxygen extraction rate of air separation equipment has reached more than 99%, and the extraction rate of argon has reached more than 80%. 10%, thực tế đã chứng minh rằng tỷ lệ trích xuất oxy của thiết bị tách không khí đã đạt hơn 99% và tỷ lệ chiết xuất argon đã đạt hơn 80%.

The extraction rate of the distillation column depends to a large extent on the amount of expansion air entering the upper column, especially for the extraction rate of argon, so the isentropic efficiency of the turboexpander and the supercharging of the supercharger are continuously improved. Tốc độ trích ly của cột chưng cất phụ thuộc rất lớn vào lượng không khí giãn nở đi vào cột trên, đặc biệt là tốc độ chiết của argon, do đó hiệu suất đẳng áp của bộ tăng áp và siêu nạp của siêu tăng áp liên tục được cải thiện. The ratio is the key to increasing the extraction rate of the distillation column. Tỷ lệ là chìa khóa để tăng tốc độ chiết của cột chưng cất.

3. Bao bì thông thường có khả năng giữ chất lỏng nhỏ

The volume of the structured packed column is generally only 1% to 6% of the column volume, while the holding capacity of the sieve column is 8% to 10% of the column volume. Thể tích của cột được đóng gói có cấu trúc thường chỉ bằng 1% đến 6% thể tích cột, trong khi khả năng giữ của cột sàng là 8% đến 10% thể tích cột. The small liquid holding capacity means that the liquid stays in the tower for a short time and the operating pressure drop is small, which is beneficial to the operation of the variable working condition. Khả năng giữ chất lỏng nhỏ có nghĩa là chất lỏng ở trong tháp trong một thời gian ngắn và áp suất hoạt động giảm nhỏ, có lợi cho hoạt động của điều kiện làm việc thay đổi. The structured packing tower can be designed in the range of 40% to 120%. Tháp đóng gói có cấu trúc có thể được thiết kế trong phạm vi từ 40% đến 120%. The oxygen production of the upper tower of the 12000m3/h air separation plant of Shanggang No. 5 Plant can be adjusted within the range of 9000~14000mm3/h, and the operating load range is only 75%~117%. Việc sản xuất oxy của tháp trên của nhà máy tách khí 12000m3 / h của Nhà máy số 5 Shanggang có thể được điều chỉnh trong phạm vi 9000 ~ 14000mm3 / h, và phạm vi tải hoạt động chỉ là 75% ~ 117%.

4. Khoảng cách đóng gói thường xuyên là lớn

The structured packing has a void ratio of more than 95%. Bao bì có cấu trúc có tỷ lệ rỗng hơn 95%. In the sieve tray tower, the orifice plate area accounts for 80% of the tower section, and the opening ratio is 8% to 12%, which are far less than the void ratio of the filler layer. Trong tháp khay sàng, diện tích tấm lỗ chiếm 80% diện tích tháp và tỷ lệ mở là 8% đến 12%, nhỏ hơn nhiều so với tỷ lệ rỗng của lớp phụ. For the same load, the tower of the packed tower is smaller than the sieve tower; Đối với cùng tải, tháp của tháp đóng gói nhỏ hơn tháp sàng; in general, the cross-sectional area is only about 70% of the sieve tower, which is advantageous for large-scale air separation equipment. nói chung, diện tích mặt cắt ngang chỉ bằng khoảng 70% tháp sàng, thuận lợi cho các thiết bị tách khí quy mô lớn.

5. Thời gian khởi động thiết bị được rút ngắn đáng kể

The starting process of the air separation equipment is no product output operation, so shortening the starting time is one of the ways to save energy and reduce consumption of the air separation equipment. Quá trình khởi động của thiết bị tách khí là không hoạt động đầu ra sản phẩm, vì vậy rút ngắn thời gian khởi động là một trong những cách để tiết kiệm năng lượng và giảm tiêu thụ thiết bị tách khí. The starting time of the air separation equipment refers to the time required to start the expansion machine to the oxygen output. Thời gian bắt đầu của thiết bị tách không khí đề cập đến thời gian cần thiết để khởi động máy giãn nở đến đầu ra oxy. After the completion of the packing, the amount of liquid held during normal rectification is greatly reduced, and the start-up time of the air separation plant is greatly shortened. Sau khi hoàn thành việc đóng gói, lượng chất lỏng được giữ trong quá trình chỉnh lưu thông thường được giảm đáng kể và thời gian khởi động của nhà máy tách khí được rút ngắn đáng kể. After the conventional packing is used in the upper tower, the amount of liquid held during normal rectification is greatly increased. Sau khi đóng gói thông thường được sử dụng ở tháp trên, lượng chất lỏng được giữ trong quá trình chỉnh lưu thông thường được tăng lên rất nhiều. After the descent, the start-up time of the air separation plant is greatly shortened, and the general start-up time only takes 26 to 30 hours. Sau khi hạ xuống, thời gian khởi động của nhà máy tách khí được rút ngắn đáng kể và thời gian khởi động chung chỉ mất 26 đến 30 giờ.

6. Hàm lượng oxy trong phần argon là khoảng 90%.

To reduce directly to 1~2×10-4% by cryogenic rectification, the theoretical plate number of the rectification column needs about 180 pieces, the sieve plate plate needs about 300 pieces, and the resistance is up to about 100 kPa. Để giảm trực tiếp xuống 1 ~ 2 × 10-4% bằng cách chỉnh lưu đông lạnh, số tấm lý thuyết của cột chỉnh lưu cần khoảng 180 miếng, tấm tấm sàng cần khoảng 300 miếng, và điện trở lên tới khoảng 100 kPa. Obviously, the crude argon is It is impossible to discharge the outside of the tower, and the height of the structured packing is about 45m. Rõ ràng, argon thô là không thể xả ra bên ngoài tòa tháp, và chiều cao của bao bì có cấu trúc là khoảng 45m. The resistance is only 14 to 16 kPa, so the realization of the full rectification argon process is possible. Điện trở chỉ là 14 đến 16 kPa, vì vậy việc thực hiện toàn bộ quá trình argon cải chính là có thể.
